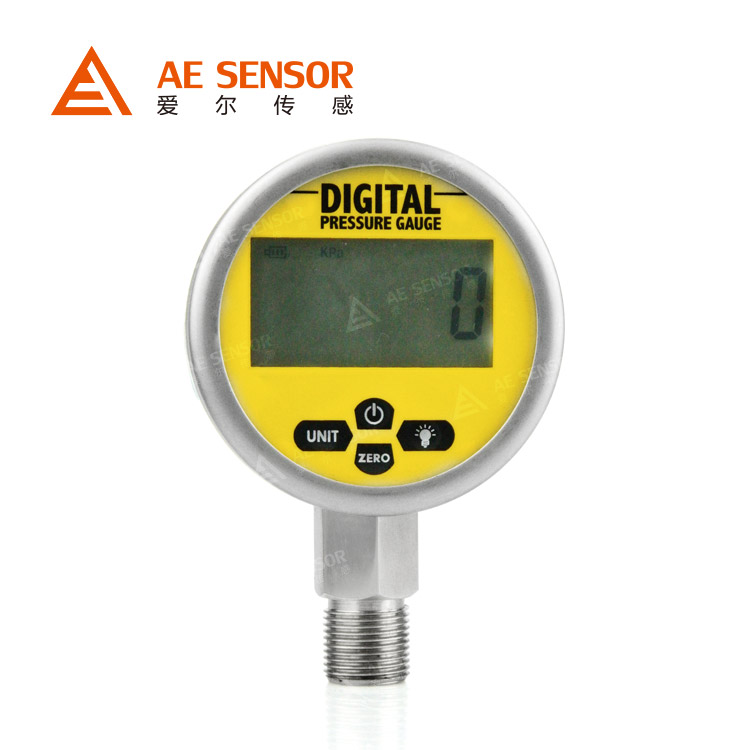

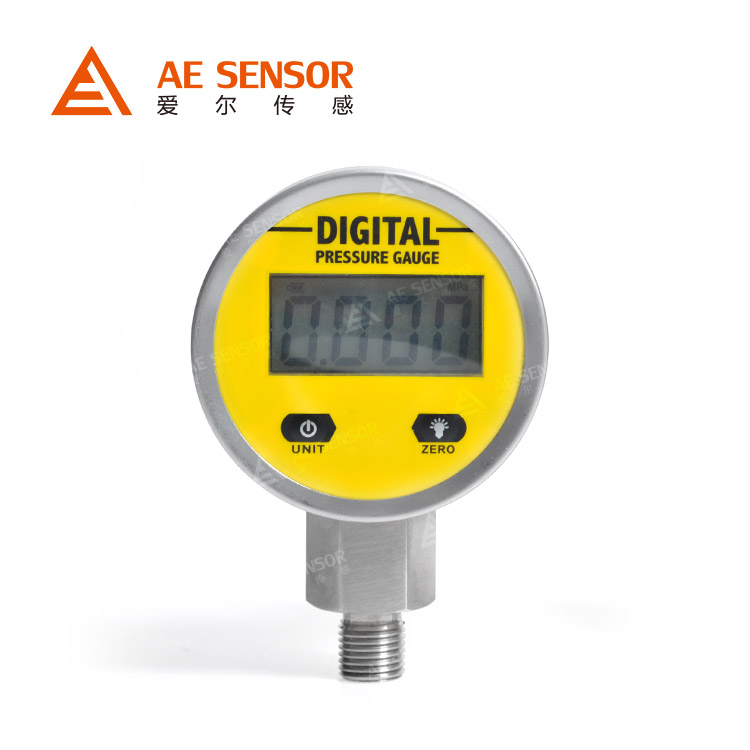

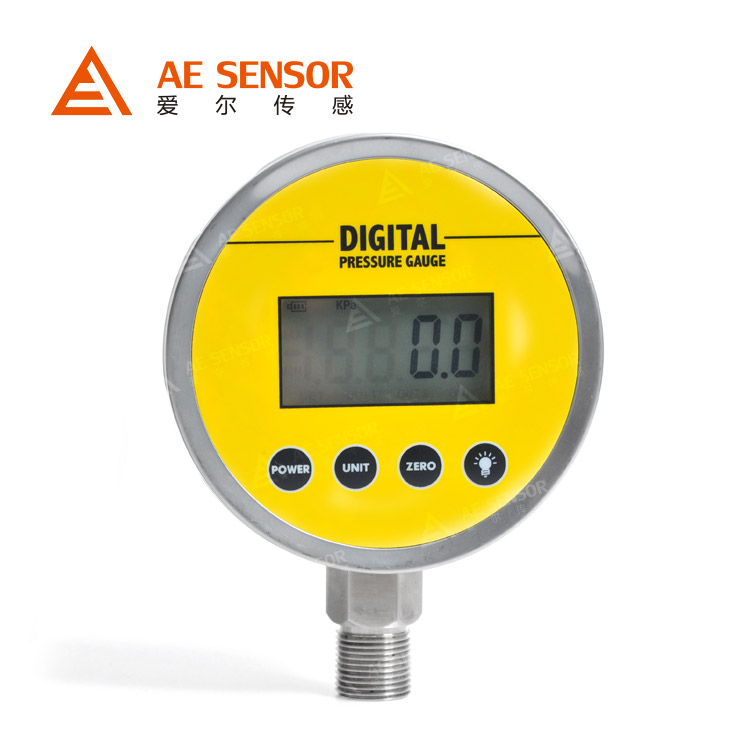

AE-P2智能數字壓力表是一款高精度智能型數字壓力表，內置高精度壓力傳感器，能夠準確的實時顯示壓力，并且具有精度高、長期穩定性好的特點。 該款數字壓力表配備大尺寸LCD液晶顯示，具有清零、背光、開關機、單位切換、 低電壓報警等多種功能,操作簡單,安裝方便。產品采用304不銹鋼外殼，抗震性好，能夠測量氣體、液體、油等對不銹鋼無腐蝕的介質。AE-P2智能數字壓力表適用于便攜式壓力測量、設備配套、校驗設備等壓力 測量領域。

產品特點

產品用途

性能參數

性能規格
測量范圍	負壓：0～-1KPa、-100KPa 表壓:0～1KPa、100KPa、1MPa...160MPa 絕壓：0～50KPa、100KPa、1MPa...3.5MPa 復合壓： -1KPa～1KPa、-100KPa～20MPa
長期穩定性	≤±0.2%FS/年
綜合精度	±0.2%FS	±0.4%FS
過載壓力	≤10MPa 滿量程的200%	＞10MPa 滿量程的150%
環境溫度	-40 ... + 85°C
介質溫度	-40 ... + 85°C
補償溫度	-10 ... + 60°C

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	9~24 V DC，7V電池供電，220VAC，380VAC
絕緣電阻	100MΩ，500V DC
負載能力	24VDC 5A
電氣保護	反極性保護 抗電磁干擾
響應時間	≤1 s

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5外螺紋； G1/2外螺紋 其他螺紋請咨詢
重量	0.5KG
產品功能	開機/關機 背光 清零 單位切換 校準
背光顏色	藍色背光(部分型號為白色背光)

選型指南

產品名稱
AE-P2	智能數顯壓力表
	表盤直徑
	H	100mm				E	80mm
	S	60mm
		測量范圍
		詳見量程范圍代碼表
			過程連接
			M1	M20*1.5外螺紋			M4	NPT3/8外螺紋
			M2	G1/4外螺紋			M5	NPT1/4
			M3	G1/2外螺紋			M6	客戶定制（齊平膜，卡箍，法蘭等）
					電氣連接
					J2	直出線（默認直出線1米）		J3	航空插頭
					J6	客戶定制
						供電電源
						P6	3V電池供電（兩節7號電池）
						P7	24V
						P8	220V
						P9	380V
							信號輸出
							V4	4-20mA
							V6	數字通訊（RS485）
								精度等級
								4	±0.4%FS
									安裝方式
									X	徑向安裝
									Y	軸向安裝
										附加功能
										D	液晶顯示
										I	本安防爆
										Y	客戶定制
										C	標定數據
AE-P2          -          H          -          3          -          M1          -          J2          -          P6          -          V4          -          4          -          X          -          C2175           選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站www.charlietech.cc或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	-100Kpa...0	13	-100Kpa...20Kpa
99	客戶定制

選型提示
