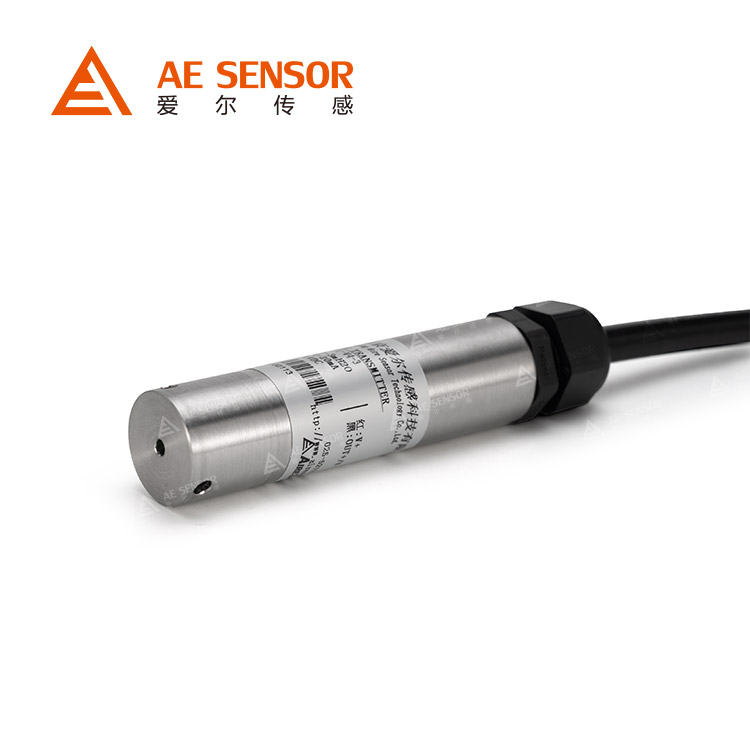

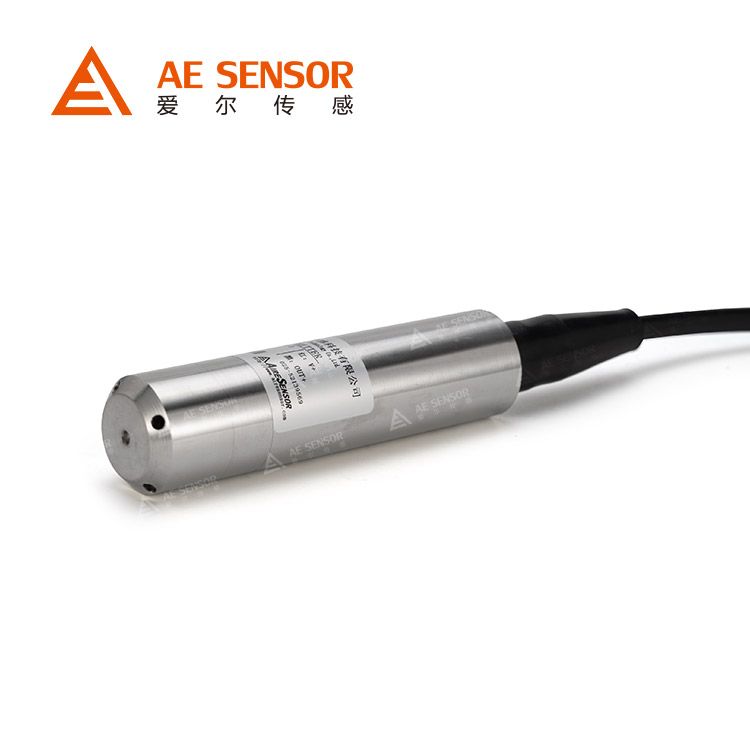

利用流體靜力學原理測量水位或液位，是壓力傳感器的一種重要應用。用微機械加工技術制作的高靈敏度的硅壓阻力敏元件是液位傳感器的心臟，輔之以帶通氣導管的專用電纜及專門的水密封技術，既保證了浸入式傳感器的水密封，又使得參考壓力腔與環境氣壓相通，從而獲得準確的測量結果與優良 的穩定性。 南京愛爾傳感生產的AE-L液位變送器采用了國外具有國際先進水平的干式陶瓷電容傳感器或帶溫度補償?shù)母綦x膜片式擴散硅壓力傳感器，作為感測元件，大大提高了產品的使用性能。廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。

產品特點

產品用途

性能參數

性能規格
測量范圍	0~0.5m...200mH2O或0~5KPa...2Mpa
過載壓力	2倍滿量程壓力
安裝類型	一體式	分體式
綜合精度	≤±0.25%FS	≤±0.5%FS、 1%FS
長期穩定性	≤±0.1%FS/年	≤±0.2%FS/年
補償溫度	-10℃~55℃	-20℃~80℃
介質溫度	-20℃~70℃	-10℃~70℃
零點溫度漂移	±0.02%FS/℃	≤±0.05%FS/℃
滿度溫度漂移	±0.02%FS/℃	≤±0.05%FS/℃
分辨率	理論上無限小、通常1/100000
負載電阻	≤(U-10)/0.02Ω

功能規格
測量介質	與316不銹鋼兼容液體(特殊可選防腐型)
供電電源	12~36VDC（一般24VDC）
信號輸出	模擬量：4~20mA、1~5 V DC、0~10VDC、 0~5V DC
模擬量	RS485、HART
響應時間	≤250ms
絕緣電阻	100MΩ,500VDC
電氣保護	反極性保護 抗電磁干擾

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	投入式無螺紋，其它安裝方式可依據客戶要求設計
電器連接	IP68
重量	0.35KG

選型指南

產品名稱
AE-L	投入式液位變送器
	壓力類型
	C1	一體式（0-200mH2O）				C2	分體式
	C3	插入式（0-10mH2O）				C4	客戶定制
		過程連接
		M0	DN20法蘭（分體式，插入式）
		M3	M20*1.5外螺桿（分體式，插入式）
		M4	客戶定制
			電氣連接
			J4	電路外置
			J6	客戶定制
				供電電源
				P1	3-36V（一般DC 24V）
					信號輸出
					V1	1-5V	V4	4-20mA
					V2	0-10V	V5	0-5V
					V6	數字通訊（HART RS485）
						精度等級
						2	±0.25%FS
						3	±0.5%FS
						6	±1%FS
							附加功能
							R	防腐型
							Y	客戶定制
							C	標定數據
AE-L            -            C2            -            M0            -            J4            -            P1            -            V1            -            2            -            C1725              選型舉例

選型提示
