| 性能規格 | ||
| 測量范圍 |
負壓：0～-1KPa、-100KPa 表壓:0～1KPa、100KPa、1MPa...60MPa 絕壓：0～50KPa、100KPa、1MPa...3.5MPa 復合壓： -1KPa～1KPa、-100KPa～20MPa |
|
| 長期穩定性 | ≤±0.5%FS/年 | |
| 綜合精度 | ±0.25%FS | ±0.5%FS |
| 過載壓力 | ≤10MPa 滿量程的200% | ＞10MPa 滿量程的150% |
| 環境溫度 | -40 ... + 85°C | |
| 介質溫度 | -40 ... + 85°C | |
| 補償溫度 | -10 ... + 60°C | |
| 功能規格 | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 供電電源 | 24 V DC |
| 信號輸出 | 模擬量：4 ... 20 mA |
| 數字信號：RS485 | |
| 絕緣電阻 | 100MΩ，500V DC |
| 負載能力 | 24VDC 5A |
| 電氣保護 | 反極性保護 抗電磁干擾 |
| 響應時間 | ≤1 s |
| 物理規格 | |
| 觸液材質 | 316L不銹鋼 |
| 外殼材質 | 304不銹鋼 |
| 過程連接 | M20*1.5外螺紋； G1/2外螺紋 其他螺紋請咨詢 |
| 重量 | 0.8KG |
| 電器連接 | 固定5芯電纜直接出線 |
| 產品名稱 | |||||||||||

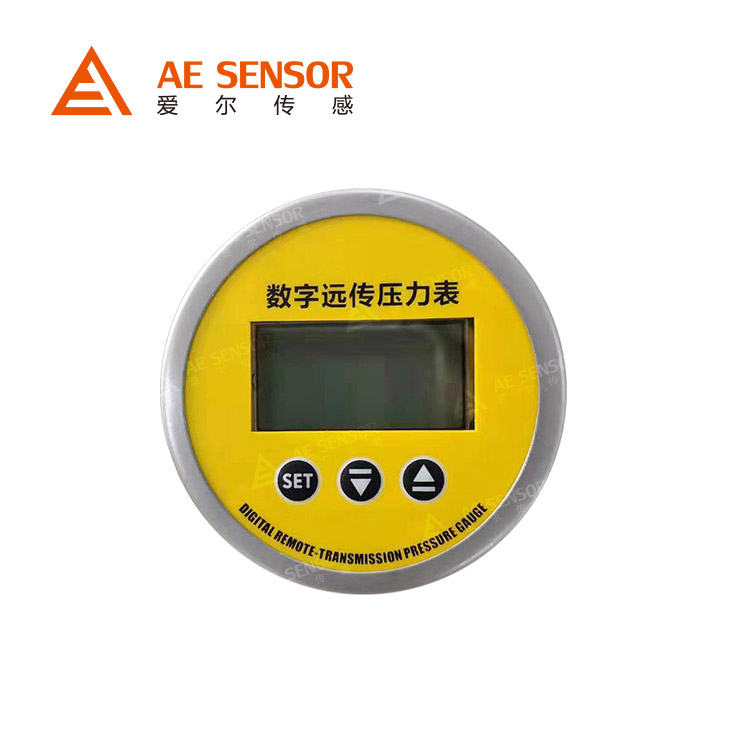

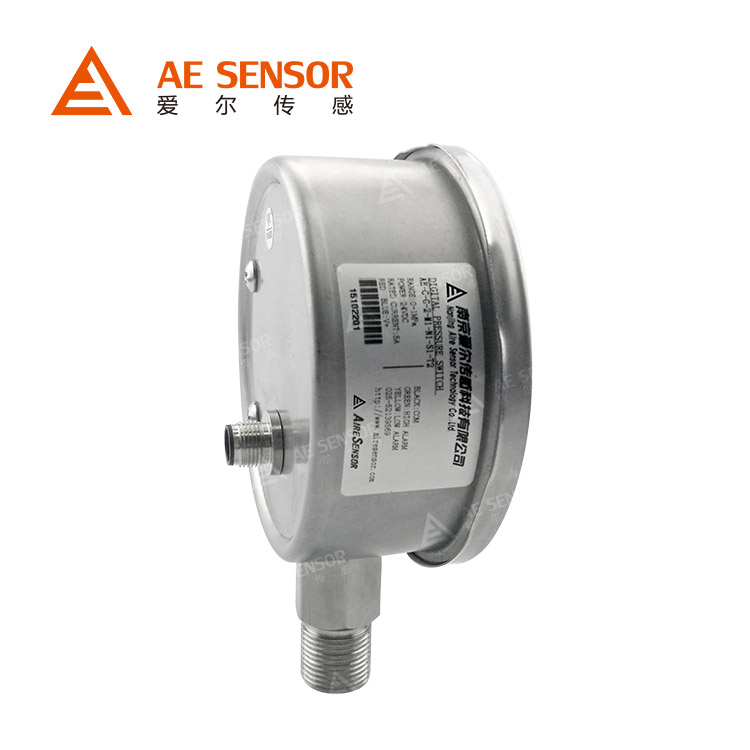

| AE-P1 | 智能數顯遠傳壓力表 | ||||||||||
| 表盤直徑 | |||||||||||
| S | 60mm | ||||||||||
| 測量范圍 | |||||||||||
| 詳見量程范圍代碼表 | |||||||||||
| 過程連接 | |||||||||||
| M1 | M20*1.5外螺紋 | M4 | NPT3/8外螺紋 | ||||||||
| M2 | G1/4外螺紋 | M5 | NPT1/4 | ||||||||
| M3 | G1/2外螺紋 | M6 | 客戶定制（齊平膜，卡箍，法蘭等） | ||||||||
| 電氣連接 | |||||||||||
| J2 | 直出線（默認直出線1米） | ||||||||||
| J6 | 客戶定制 | ||||||||||
| 供電電源 | |||||||||||
| P1 | DC 24V | ||||||||||
| 信號輸出 | |||||||||||
| V4 | 4-20mA | ||||||||||
| V6 | 數字通訊（RS485） | ||||||||||
| 精度等級 | |||||||||||
| 3 | ±0.25%FS | ||||||||||
| 安裝方式 | |||||||||||
| X | 徑向安裝 | ||||||||||
| 附加功能 | |||||||||||
| D | 液晶顯示 | ||||||||||
| I | 本安防爆 | ||||||||||
| Y | 客戶定制 | ||||||||||
| C | 標定數據 | ||||||||||
| AE-P1 - S - 3 - M1 - J2 - P1 - V4 - 3 - X - C2175 選型舉例 | |||||||||||
| 量程范圍代碼表 | |||||||
| G-表壓 | A-絕壓 | L-負壓 | C-復合壓 | ||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 |
|
1 2 3 4 5 6 7 |
0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa |
8 9 10 11 |
0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa |
12 | -100Kpa...0 | 13 | -100Kpa...20Kpa |
| 99 | 客戶定制 | ||||||
