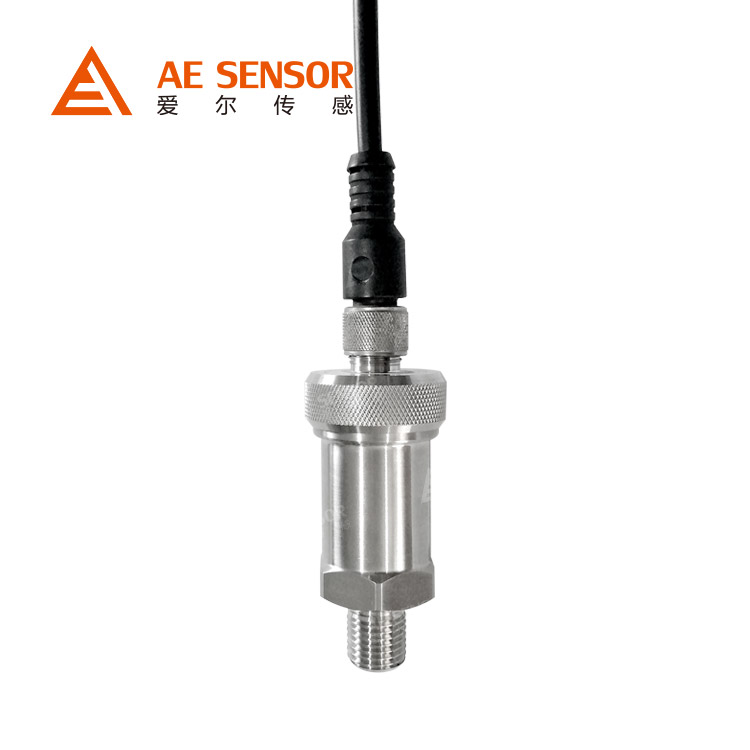

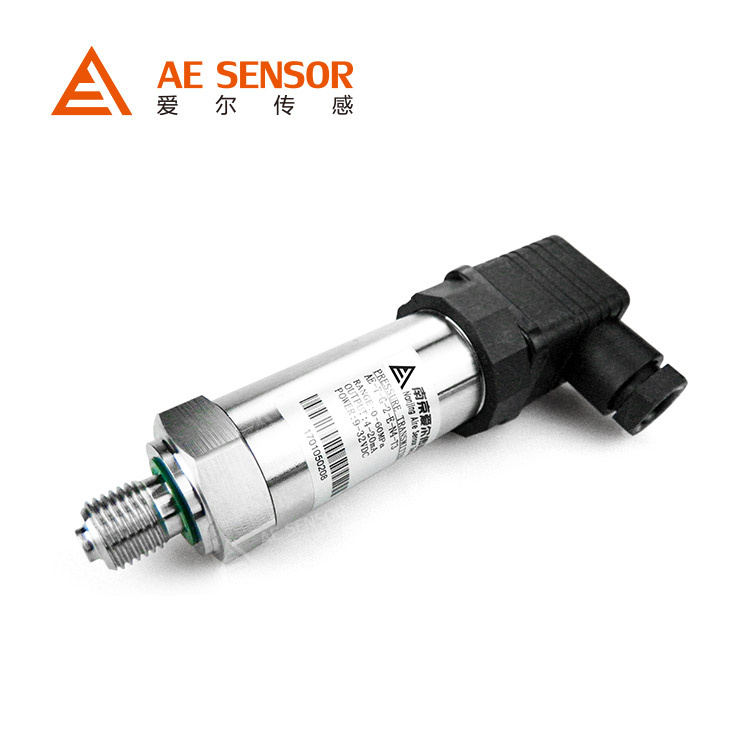

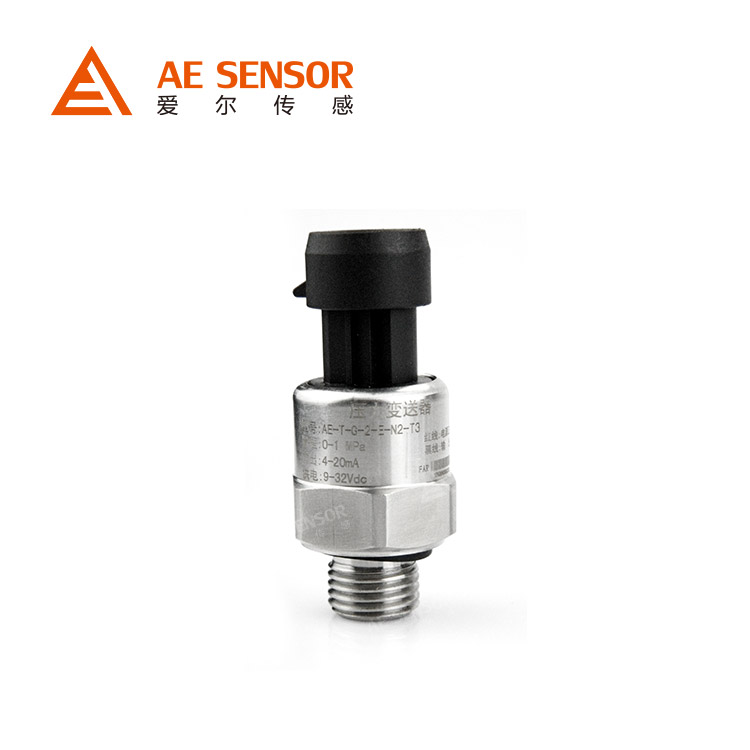

AE-T通用壓力變送器

南京愛爾傳感生產的通用型壓力傳感器采用進口敏感元件和精密設計的電路與裝配工藝制作而成，具有壽命長、運行穩定、測量范圍廣、造價低、外觀精巧等優點。

詳細描述Detailed description

南京愛爾傳感生產的AE-T通用型壓力變送器是愛爾在廣泛深入調查的基礎上，結合產品技術及應用實例自行研發設計的新一代壓力變送器。該通用型壓力傳感器為專有技術生產，采用進口敏感元件和精密設計的電路與裝配工藝制作而成。具有壽命長、運行穩定、測量范圍廣、造價低、外觀精巧等優點。

產品特點

◇ 性價比高，為OEM客戶專門設計、生產

◇ 進口的敏感元件具有卓越的抗腐蝕、抗沖擊和過載、抗震動、抗磨損性能

◇ 工作溫度范圍寬、測量綜合精度高、長期穩定性好

◇ 精密設計與規?；a(chǎn)保證了產品的先進性、實用性和質量穩定性

◇ 量程范圍寬：從真空到100MPa，并具有正負表壓量程

產品用途

◇ 設備自動化

◇ 工程機械

◇ 醫療設備

◇ 泵及壓縮機

◇ 能源及水處理系統

◇ 農機設備

◇ 內燃機

◇ 測試架

◇ 機車剎車系統

◇ 液壓與氣動系統

◇ 空調機組與冷凍設備

性能參數

性能規格
測量范圍	-100KPa~0～1KPa、100KPa、1MPa...100MPa
長期穩定性	≤±0.2%FS/年
綜合精度	≤±0.1%FS，0.25%FS，0.5%FS
過載壓力	≤10MPa 滿量程的200%	＞10MPa 滿量程的150%
環境溫度	-20 ... + 85°C;
介質溫度	-40 ... + 85°C;
補償溫度	-10 ... +70°C;
振動影響	機械振動頻率在20Hz～1000Hz內，輸出變化小于0.1%FS
零點溫度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	9-36VDC (一般24VDC)
信號輸出	模擬信號： 4...20mA，0-5V，1-5V
信號輸出	數字信號： RS485，HART
絕緣電阻	大于2000MΩ (100VDC)
電氣保護	反極性保護 抗電磁干擾
響應時間	≤250 ms

物理規格
觸液材質	316L 不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5，G1/2，其它螺紋可依據客戶要求設計
電器連接	赫斯曼插頭，防護等級IP65；插頭型IP65、電纜型IP67
重量	0.2KG

選型指南

產品名稱
AE-T	壓力變送器
	壓力類型
	G	表壓				L	負壓
	A	絕壓				C	復合壓
		測量范圍
		詳見量程范圍代碼表
			過程連接
			M1	M20*1.5外螺紋			M4	NPT3/8外螺紋
			M2	G1/4外螺紋			M5	NPT1/4
			M3	G1/2外螺紋			M6	客戶定制螺紋
				電氣連接
				J1	赫斯曼插頭		J2	直出線(默認直出線1米)
				J3	航空插頭		J4	外置點路(默認1米線)
				J6	客戶定制
					供電電源
					P1	9-36V(一般DC 24V)
					P2	12V DC
					P3	±15V DC
						信號輸出
						V1	1-5V	V4	4-20mA
						V2	0-10V	V5	0-5V
						V6	數字通訊（HART RS485）
							精度等級
							1	±0.1%FS
							2	±0.25%FS
							3	±0.5%FS
								附加功能
								A	一體現場顯示表頭
								G	壓力過載
								S	抗震性能
								Y	客戶定制
								G	標定數據
AE-T - G - 3 - M1 - J2 - P1 - V1 - 1 - C1725 選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站www.charlietech.cc或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa...0	13	-100Kpa...10Mpa
99	客戶定制
